UltraPort Express串行卡

用于串行连接的、可靠且高速的PCI Express串行卡。

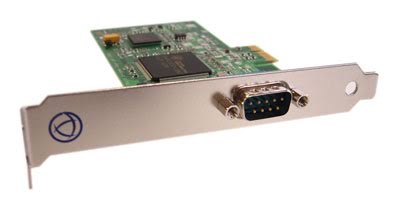

UltraPort Express Serial Card

Perle UltraPort Express串行卡是需要固定数量的本地串口的应用场合的理想解决方案。Perle UltraPort Express系列具有1或2个RS232 PCI串口，能够为利用PCI Express插槽的服务器平台提供高的性能、卓越的吞吐量以及可靠的解决方案。

特性与益处

  • 在所有端口上，双向速度最高达 921.6 Kbps
  • 兼容x1、x4、x8和x16 lane PCI Express插槽
  • 灵活的解决方案，1或2个RS232 PCI串口
  • ESD浪涌保护，无后顾之忧
  • 全面的调制解调器控制以及硬件/软件流量控制
  • 广泛的Specialix、Chase和Digi布线和连接选项
  • ESD浪涌保护，无后顾之忧
  • 全面的调制解调器控制以及硬件/软件流量控制
  • 广泛的Specialix、Chase和Digi布线和连接选项
  • Lifetime Warranty
  • Reach, RoHS and WEEE Compliant

Perle UltraPort Express卡是当今市场上最先进的固定端口串行卡解决方案，可为零售点、数据采集、办公自动化、先进的信息站设计等提供灵活的解决方案。

Perle UltraPort Express以双向每端口高达921.6 Kbps的速度进行通信，能够提供最高标准的浪涌保护，从而确保了你的数据的可靠性和安全性。

各种DB9、DB25以及RJ45电缆和接线盒，支持Perle Systems（以前的Specialix International、Chase Research）以及Digi International的大多数流行引脚分配。在你将服务器和卡升级为最新的PCI标准时，只有Perle能够确保你不在重新布线成本上分配宝贵的预算。

应用

  • 零售点：收银机、票据打印机、条形码扫描器等，需要连接到后端服务器
  • 邮局、超市、零售店等
  • 医疗：连接医院的床边健康监护仪到中心护士站。临床信息系统
  • GP实践管理系统 n
  • 制造过程监控
  • 汽车零件存货控制
  • 多用户工作组
  • 交通运输
  • 连接收费系统中的自动车辆识别 (AVI)设备、雷达、红外线车辆扫描器、票据打印机和消息信号
  • 机场行李搬运
  • 信息站
  • 连接内置调制解调器、触摸屏、票据打印机、键盘等
    硬币点钞机、加油站、公用电话
  • 教育
  • 门禁系统，100个读卡器和/或标记阅读器
  • 计算机房使用，用于工厂、工业和仓库自动化的接入串行设备
  • 远程访问拨入/拨出
  • 连接调制解制器池

一流的支持和保证

在Perle UltraPort Express串行卡的背后，有业内最好的服务和支持做支撑，包括Perle独有的终生保证。选择Perle，以获得最高的性能、灵活性和质量，始于1976。

Click diagram for larger picture

Diagram UltraPort Express Serial Card

HTSUS编号：8473.30.1080 ECCN代码：5A991

UltraPort Express Serial Cards - Technical Specifications

Supported Operating System Drivers: Download

  • Linux 3.x, 2.6.x, 2.4.x, 2.2.16+ (32 / 64 Bit)
  • Solaris (x86 and SPARC 32 / 64 Bit)
  • SCO OpenServer6
  • SCO UnixWare
  • Windows® Server 2016
  • Windows® 10
  • Windows® Server 2012 R2
  • Windows® 8.1 (32 / 64 Bit)
  • Windows® Server 2012
  • Windows® 8 (32 / 64 Bit)
  • Windows® Server 2008 R2
  • Windows® Server 2008 (32 / 64 Bit)
  • Windows® Server 2003 (32 / 64 Bit)
  • Windows® 7 (32 / 64 Bit)
  • Windows® Vista (32 / 64 Bit)
  • Windows® XP (32 / 64 Bit)
  • Windows® 2000
  • Windows® NT

Connectors

UltraPort1 Express: 1 on-board DB9M
UltraPort2 Express: 2 on-board DB9M



Serial Port Protection:

15Kv Electrostatic Discharge Protection ( ESD )

Signal Support:

TXD, RXD, RTS, CTS, DTR, DCD, DSR, RI

Dimensions:

UltraPort1 Express: H: 64.4mm x L:112.3mm
UltraPort2 Express: H: 64.4mm x L:112.3mm



Host Interface:

  • Full PCI plug and play compliant
  • X1 lane - inserts into x1, x4, x8 and x16 lane PCI Express ( PCIe ) slots
  • Single interrupt per card
  • Up to 4 cards per host

Environmental:

  • Operating temperature: 0° to 55° C
  • Storage temperature: -40° to 66° C
  • Relative Humidity: 10 to 90%, non-condensing

Approvals:

IEC 60950
EN60950-1:2001 +A11:2004
ANSI/UL 60950
EN55024:1998 + A1:2001 + A2:2003
FCC Part15 ,Class B
EN55022:1998 + A1:2000 + A2:2003 Class A
CAN/CSA 22.2, No.60950
ICES-003, Class B
